¡Hola! Como proveedor de cables flexibles de fibra, he visto de primera mano lo crucial que es probar el rendimiento de estas pequeñas maravillas. En este blog, lo guiaré a través de los pormenores de la prueba del rendimiento de la fibra flexible, y compartiré algunos consejos y trucos que he aprendido a lo largo del camino.
En primer lugar, hablemos de qué es una coleta de fibra. Es un tramo corto de fibra óptica con un conector en un extremo. Estos pigtails se utilizan en una variedad de aplicaciones, desde telecomunicaciones hasta centros de datos. Y, al igual que cualquier otro equipo, es necesario probarlos para garantizar que funcionan correctamente.
Por qué las pruebas son importantes
Probar los pigtails de fibra es esencial por varias razones. Para empezar, ayuda a identificar cualquier problema desde el principio. Si hay un problema con el pigtail, como una rotura en la fibra o un conector sucio, puede causar pérdida de señal o interferencia. Al probar el pigtail, puedes detectar estos problemas antes de que causen problemas importantes.
Otra razón para probar los pigtails de fibra es asegurarse de que cumplan con los estándares requeridos. Diferentes aplicaciones tienen diferentes requisitos para aspectos como la pérdida de inserción y la pérdida de retorno. Probar el pigtail ayuda a asegurarse de que cumple con estos estándares, por lo que puede estar seguro de que funcionará correctamente en su sistema.
Herramientas de prueba
Antes de sumergirnos en el proceso de prueba, hablemos de las herramientas que necesitará. Existen algunas herramientas diferentes que puede utilizar para probar cables flexibles de fibra, pero las más comunes son un reflectómetro óptico en el dominio del tiempo (OTDR), una fuente de luz y un medidor de potencia.
- Reflectómetro óptico en el dominio del tiempo (OTDR):Un OTDR es una herramienta poderosa que se puede utilizar para probar la longitud y la calidad de un cable de fibra óptica. Funciona enviando un pulso de luz a la fibra y midiendo la cantidad de luz que se refleja. Al analizar la luz reflejada, el OTDR puede determinar la longitud de la fibra, así como la ubicación y gravedad de cualquier rotura u otros problemas.
- Fuente de luz:Se utiliza una fuente de luz para enviar una señal a través del cable flexible de fibra. Puede ser un simple LED o un láser más potente. La fuente de luz está conectada a un extremo del pigtail y la señal se envía a través de la fibra.
- Medidor de potencia:Se utiliza un medidor de potencia para medir la cantidad de luz que se transmite a través del cable flexible de fibra. Está conectado al otro extremo del pigtail y mide la potencia de la señal que se recibe.
Proceso de prueba
Ahora que tenemos nuestras herramientas, hablemos del proceso de prueba. Hay algunos pasos diferentes involucrados en la prueba de un pigtail de fibra, pero el proceso básico es el mismo para todos los tipos de pigtails.
Paso 1: inspección visual
El primer paso para probar un pigtail de fibra es realizar una inspección visual. Esto implica mirar la coleta con un microscopio u otro dispositivo de aumento para verificar si hay algún daño o contaminación visible. Busque cosas como grietas, rayones o suciedad en el conector o en la propia fibra. Si ve algún daño, es posible que sea necesario reemplazar el cable flexible.
Paso 2: Limpiar el conector
Si el conector está sucio o contaminado, puede provocar pérdida de señal o interferencias. Para limpiar el conector, utilice un paño sin pelusa o una herramienta de limpieza de conectores especializada. Asegúrese de seguir las instrucciones del fabricante para limpiar el conector, ya que diferentes tipos de conectores pueden requerir diferentes métodos de limpieza.
Paso 3: medir la pérdida de inserción
La pérdida de inserción es la cantidad de luz que se pierde al pasar a través del cable flexible de fibra. Para medir la pérdida de inserción, deberá conectar la fuente de luz a un extremo del cable flexible y el medidor de potencia al otro extremo. Luego, encienda la fuente de luz y mida la potencia de la señal que se recibe en el medidor de potencia. La diferencia entre la potencia de la señal que se envía y la potencia de la señal que se recibe es la pérdida de inserción.
El rango aceptable de pérdida de inserción depende de la aplicación. Para la mayoría de las aplicaciones, se considera aceptable una pérdida de inserción inferior a 0,5 dB. Si la pérdida de inserción es mayor que esto, puede indicar un problema con el pigtail, como una rotura en la fibra o un conector sucio.
Paso 4: Medir la pérdida de retorno
La pérdida de retorno es la cantidad de luz que se refleja desde el conector u otros componentes en el cable flexible de fibra. Para medir la pérdida de retorno, necesitará utilizar un OTDR o un probador de pérdidas de retorno especializado. El OTDR envía un pulso de luz a la fibra y mide la cantidad de luz que se refleja. Luego, la pérdida de retorno se calcula en función de la cantidad de luz reflejada.
El rango aceptable de pérdida de retorno también depende de la aplicación. Para la mayoría de las aplicaciones, se considera aceptable una pérdida de retorno de al menos 50 dB. Si la pérdida de retorno es inferior a esto, puede indicar un problema con el conector u otros componentes del pigtail.
Paso 5: prueba de continuidad
La prueba de continuidad se utiliza para comprobar si existe un camino continuo para que la luz viaje a través del cable flexible de fibra. Para probar la continuidad, necesitará utilizar un probador de continuidad o un OTDR. El probador de continuidad envía una señal a través de la fibra y comprueba si se recibe en el otro extremo. Si no se recibe la señal, puede indicar una rotura en la fibra.
Tipos de coletas de fibra
Hay varios tipos de pigtails de fibra disponibles en el mercado, cada uno con sus características y aplicaciones únicas. Éstos son algunos de los tipos más comunes:
- Cable flexible de fibra óptica 8F MPO/APC: Este tipo de pigtail está diseñado para aplicaciones de alta densidad, como centros de datos. Utiliza un conector multifibra push-on (MPO), que permite conectar varias fibras a la vez. El conector APC (contacto físico en ángulo) proporciona una baja pérdida de retorno y un alto rendimiento.
- Máquina que pule el cable flexible de fibra óptica 12F: Estos pigtails están pulidos a máquina para un rendimiento constante. El diseño 12F significa que pueden acomodar 12 fibras, lo que los hace adecuados para aplicaciones que requieren mayor ancho de banda.

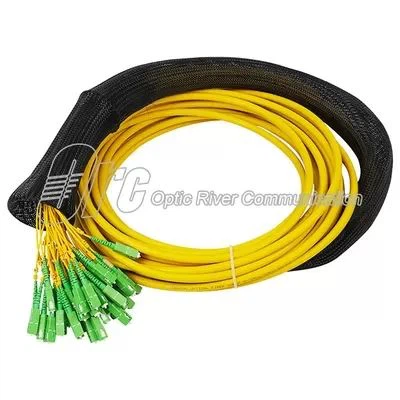

- Conectores flexibles de fibra óptica monomodo: Los pigtails monomodo se utilizan para aplicaciones de larga distancia, ya que pueden transmitir luz a distancias más largas con menos pérdida de señal. Se utilizan habitualmente en redes de telecomunicaciones.
Conclusión
Probar el rendimiento de un cable flexible de fibra es una parte importante para garantizar su confiabilidad y funcionalidad. Si sigue los pasos descritos en este blog, puede probar sus cables flexibles de fibra para asegurarse de que cumplan con los estándares requeridos y funcionen correctamente.
Si está buscando coletas de fibra de alta calidad, lo tenemos cubierto. Ofrecemos una amplia gama de pigtails de fibra, incluidosCable flexible de fibra óptica 8F MPO/APC,Máquina que pule el cable flexible de fibra óptica 12F, yConectores flexibles de fibra óptica monomodo. Si tiene alguna pregunta o está interesado en realizar una compra, no dude en comunicarse con nosotros para una discusión detallada. Estamos aquí para ayudarle a encontrar los pigtails de fibra adecuados para sus necesidades.
Referencias
- "Manual de pruebas de fibra óptica" por Tom Hausken
- "Comunicaciones por fibra óptica" por Gerd Keizer
